[AI, Python, Face Recognition] AI 成績查詢系統

 AI 成績查詢系統

Ted Lee的土饅頭(To Mentor)工坊

Line:ted2016.kpvs
Email:Lct4246@gmail.com
FBhttp://gg.gg/TedLeeFB/
Bloghttp://gg.gg/TedLeeBlog/

Apr. 17, 2022
88x31.png [1]

前情提要

承先前拙作《它認得出我:PYTHON CVZONE + FACE RECOGNITION 函式庫》,本文以 Python 內建的 Tkinter 框架(framework)[2] 為基礎,用程式碼一行一行「縫」出本文的  GUI (Graphical User Interface)視窗示例。然後再修改會安老師分享的人臉辦識小專案後,即可完成本文的「辨識 +UI」設計。其中,我們鋪排的情境是以刷臉查詢個人成績,maker 們也可以將之擴充到:刷臉 do something…。

先玩再說:觀察編程邏輯

已裝妥人臉辨識函式庫的 fChart 開發環境請依照它認得出我:PYTHON CVZONE + FACE RECOGNITION 函式庫》一文建置妥。本文的範例程式碼可由下載後解壓縮之。請用 fChart 內置的 Thonny IDE 開啟「AI 成績查詢系統」資料夾內的AI 成績查詢系統.py」(圖 1)後,直接執行測試之。此外,在測試過程中隨時按下「ESC」可結束程式。
其中,讀者可以在行動載具上顯示「趙大明.png」(圖2)或「錢小英.png」(圖3)兩張我們從 FFHQ(Flickr-Faces-HQ)公開人臉資料集(dataset)中取用的人臉照片測試之(讓攝影機分別看這兩張照片)。
好啦,請閤上眼睛回想剛剛的測試流程:系統無法識別時會顯示圖 4 的畫面;反之,若可成功識別出自名單內的預設人臉時,則顯示圖 5 的結果。所以,您是否也能畫出類似圖 6 的編程邏輯呢?

圖 1:thonny.vbs」所在路徑

圖 2:測試照片「趙大明.png」

圖 3:測試照片「錢小英.png」

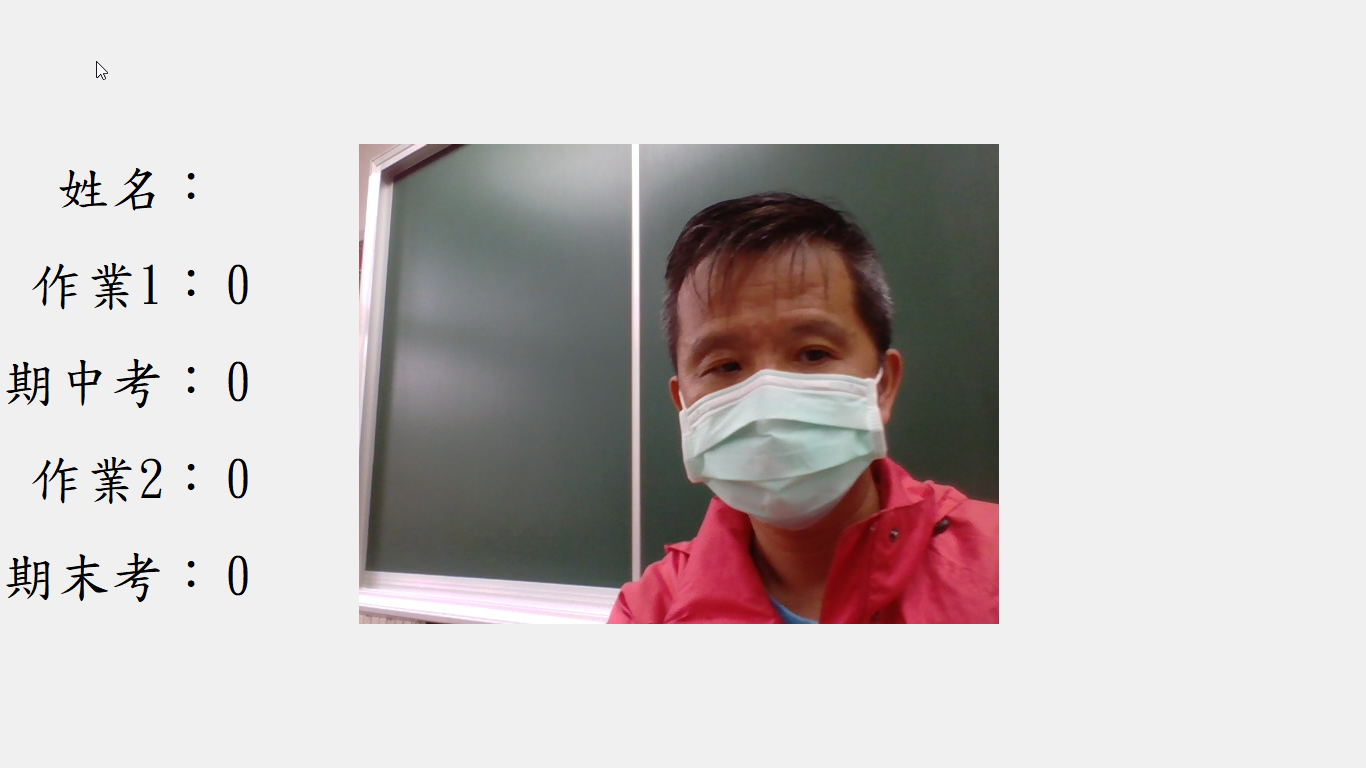

 圖 4:未識別的測試結果

圖 5:已識別的測試結果

圖 6:本文的編程邏輯

完整程式碼

首先,將人臉的白名單及其個別成績編碼如下,這隻程式會輸出 .dat 檔,隨後再餵給 .py 做人臉的相似度(similarity)比對。這隻影像編碼程式只需在白名單(white list)有異動時重新執行以更新 faces_encoding.dat 檔即可。其中,白名單內的各筆成績資料皆為虛擬的,而這些內容也已 Python 的字典(dictionary)結構寫死在程式內。如果讀者有興趣,可將之改連後端的資料庫。
註:讀者可依照自己的白名單內容修改之。如果執行此程式時出現的 錯誤時,請抽換產生錯誤的照片(錯誤的原因可能是人臉的資料無法被識別)。

encodingFaces_04182022.py
import face_recognition
import pickle #object serialization

#dictionary,待識別照片候選字典
known_face_list = [
    {
        "name": "Ted Lee",
        "filename": "Ted Lee.jpg",
        "hw1": 89,
        "mid": 88,
        "hw2": 95,
        "final": 90,
        "face_encoding": None
    },
    {
        "name": "趙大明",
        "filename": "趙大明.png",
        "hw1": 94,
        "mid": 68,
        "hw2": 89,
        "final": 90,
        "face_encoding": None
    },
    {
        "name": "錢小英",
        "filename": "錢小英.png",
        "hw1": 98,
        "mid": 99,
        "hw2": 87,
        "final": 94,
        "face_encoding": None
    }
]

for data in known_face_list:
    image = face_recognition.load_image_file(data["filename"])
    data["face_encoding"] = face_recognition.face_encodings(image)[0]

with open("faces_encoding.dat", "wb") as f:
    pickle.dump(known_face_list, f)


備妥 faces_encoding.dat 後,執行下方用來辨識人臉與視窗資料更新程式。

AI 成績查詢系統.py
import face_recognition #####
import cv2 #####
import numpy as np #argmin()
import pickle  #object serialization, API:
from PIL import ImageFont, ImageDraw, Image

from tkinter import *
from PIL import Image, ImageTk

name = ''
hw1 = 0
mid = 0
hw2 = 0
final = 0

def cleanUp():
    window.destroy()
    cap.release()
    cv2.destroyAllWindows()

def update():
    #取影像
    success, frame = cap.read() #回傳攝影機讀到的影像

    #辨臉
    recognizeImage(frame)

    #更新 UI
    cv2image = cv2.cvtColor(frame, cv2.COLOR_BGR2RGBA) #転影像格式
    img = Image.fromarray(cv2image)
    imgtk = ImageTk.PhotoImage(image=img)

    lblPhoto.imgtk = imgtk
    lblPhoto.config(image = imgtk)

    lblNameText.config(text = name)
    lblHW1Text.config(text = hw1)
    lblMidText.config(text = mid)
    lblHW2Text.config(text = hw2)
    lblFinalText.config(text = final)

    lblPhoto.after(10, update)

#要影像 --------------------------------------------------------------------------------------------------------
def recognizeImage(frame):
    global name
    global hw1
    global mid
    global hw2
    global final

    with open("faces_encoding.dat", "rb") as f:
        known_face_list = pickle.load(f)

    known_face_encodings = [data["face_encoding"] for data in known_face_list]
    #ret, frame = cap.read() #####讀影像
    rgb_frame = cv2.cvtColor(frame, cv2.COLOR_BGR2RGB)  #####
    face_locations = face_recognition.face_locations(rgb_frame)
    face_encodings = face_recognition.face_encodings(rgb_frame, face_locations)

    for (top, right, bottom, left), face_encoding in zip(face_locations, face_encodings):
        face_distances = face_recognition.face_distance(known_face_encodings, face_encoding)
        best_match_index = np.argmin(face_distances)

        #這是誰?
        img = frame
        if face_distances[best_match_index] < 0.5: #03232022 tune
           print("Recognized.")
           name = known_face_list[best_match_index]["name"]
           hw1 = known_face_list[best_match_index]["hw1"]
           mid = known_face_list[best_match_index]["mid"]
           hw2 = known_face_list[best_match_index]["hw2"]
           final = known_face_list[best_match_index]["final"]
        else:
           print("Not recognized.")
           name = ""
           hw1 = 0
           mid = 0
           hw2 = 0
           final = 0

cap = cv2.VideoCapture(0) #####開啟攝影機

#開 window ------------------------------------------------------------------------------------------------
window = Tk()
window.title('AI 成績查詢系統  powered by Ted Lee')
#window.geometry('1024x768')
window.attributes('-fullscreen', True)

#最外層 frame ---------------------------------------------------------------------------------------------
frmInfo = Frame(window)
frmInfo.pack(side = TOP, fill = BOTH, expand = YES)

#放 widges-------------------------------------------------------------------------------------------------
#姓名
lblName = Label(frmInfo, text = "姓名:", font=('標楷體', 40))
lblName.grid(row = 0, column = 0, sticky = E)

lblNameText = Label(frmInfo, text = name, font=('標楷體', 40))
lblNameText.grid(row = 0, column = 1, sticky = W)

#HW1
lblHW1 = Label(frmInfo, text = "作業1:", font=('標楷體', 40))
lblHW1.grid(row = 1, column = 0, sticky = E)

lblHW1Text = Label(frmInfo, text = str(hw1), font=('標楷體', 40))
lblHW1Text.grid(row = 1, column = 1, sticky = W)

#期中考
lblMid = Label(frmInfo, text = "期中考:", font=('標楷體', 40))
lblMid.grid(row = 2, column = 0, sticky = E)

lblMidText = Label(frmInfo, text = str(mid), font=('標楷體', 40))
lblMidText.grid(row = 2, column = 1, sticky = W)

#HW2
lblHW2 = Label(frmInfo, text = "作業2:", font=('標楷體', 40))
lblHW2.grid(row = 3, column = 0, sticky = E)

lblHW2Text = Label(frmInfo, text = str(hw2), font=('標楷體', 40))
lblHW2Text.grid(row = 3, column = 1, sticky = W)

#期末考
lblFinal = Label(frmInfo, text = "期末考:", font=('標楷體', 40))
lblFinal.grid(row = 4, column = 0, sticky = E)

lblFinalText = Label(frmInfo, text = str(final), font=('標楷體', 40))
lblFinalText.grid(row = 4, column = 1, sticky = W)

#照片
lblLSpace = Label(frmInfo, text = "        ")
lblLSpace.grid(row = 0, column = 2, sticky = W, rowspan = 5)

frmPhoto = Frame(frmInfo, bg="white")
frmPhoto.grid(row = 0, column = 3, sticky = W, rowspan = 5)
lblPhoto = Label(frmPhoto)
lblPhoto.pack()

update()

window.bind('<Escape>', lambda e: cleanUp())
mainloop()

我們先將完整程式碼列於前頭是方便讀者建立綜觀。本文的核心有兩個:人臉辨識和 GUI,前者的程式碼很短,因為它利用 CVZone 函式庫向攝影機取得即時(real time)影像後立即送給 face_recognition 函數做後續識別;而後者的程式碼雖然較冗長,但只要抓住佈局管理員(layout manager)和視窗容器(container)視窗元件(widgets,window gadgets)的邏輯關聯性也就能輕鬆掌握其間的脈絡的。
接下來各節,我們將會對此程式做功能拆解(functional decomposition)以完整說明個中奧秘所在:

程式設計就是拼個「編程邏輯」,
邏輯對了,
程式指日可成
~Ted Lee

3 行程式碼開視窗

這篇文章中提到 Python 迷人之處在以 3 行程式碼就能開出一個視窗(相較於 Java 的 1x 行),如圖 7 所示。

3 行開視窗.py
from tkinter import * #引用 Tkinter 框架
window = Tk() #宣告一個視窗物件 window.mainloop() #刷新(refresh)視窗

圖 7:3 行引用 Tkinter 框架開啟的視窗

接下來幾節我們將介紹視窗程式設計(window programming)一連串概念(我們沒有打算包山包海的針對所有細節做贅述,那是著書出版的事。也就是說,本文僅僅說明示例中會用的知識內容):
視窗的空間魔法師──佈局管理員 è 視窗元件及其屬性(properties) è 視窗事件處理(event handling)──回呼函數(callback function

視窗程式設計:佈局管理員

在視窗程式設計世界裡,為了便於視窗內的空間規畫(隔間),多半都會聘有一專責管理員來統一管理視窗的版面。本範例僅就用到的箱子(pack)[3] 與網格(grid)[4] 佈局做說明,就好像申請表單(application form)那樣一般。
第一步,對視窗畫面要先有想像。什麼是先有想像呢?我們在動手編寫程式之前,都會先畫出如圖 8 的設計稿:

  • 左:以一個 5×3 網格來安排要顯示的視窗 window
  • 中:在 window 中塞入一個框架(Frame) frmInfo(文後詳述)
  • 右:在 frmInfo 中的各網格內塞入文字及照片標籤(Label)元件(文後詳述)

圖 8:本範例的佈局設計

外框元件 frmInfo

我們可以把外框想像成相框。Tkinter 視窗元件有一個共同的語法格式:

物件名稱 = 視窗元件(上層容器, 屬性)
這些元件都以容器(container)的方式相互依存,例如:視窗物件(object) window 是最外層,window 裡頭包著外框物件 frmInfo,frmInfo 裡頭再包其他元件的物件。我們可以從下列的程式中得到圖 9 的執行畫面。

塞 frame.py
from tkinter import *
window = Tk()

#塞入 frame
frmInfo = Frame(window, highlightbackground = "blue", highlightthickness = 10, width = 1024, height = 768)
frmInfo.pack()

window.mainloop()

圖 9:在 window 中加入一藍邊的外框元件 frmInfo

文字標籤元件 lblHello

承上節,我們在 frmIngo 中塞入二個文字標籤 lblHello1 和 lblHello2 做對照。


圖 10:在 frmInfo 中加入文字標籤 lblHello1 和 lblHello2

塞 labels.py
from tkinter import *
window = Tk()

#塞入 frame
frmInfo = Frame(window, highlightbackground = "blue", highlightthickness = 10, width = 1024, height = 768)
frmInfo.pack()

#塞入 labels
lblHello1 = Label(frmInfo, text = "你好", font=('標楷體', 20), borderwidth = 3, relief = "sunken")
lblHello1.pack()

lblHello2 = Label(frmInfo, text = "標籤", font=('標楷體', 40), bg = "yellow")
lblHello2.pack()

window.mainloop()

影像標籤元件 lblPhoto

和上小節的文字標籤相似,不同的是改成向攝影機取得一張張即時的影像再塞入 lblPhoto 之中。我們修微修改這個例子,參考的程式碼如下列的「Labe image.py」所示,而圖 11 是程式的執行。註:這個程式片斷並未處理視窗結束後關閉攝影機(這是個很不好的程式寫作習慣!)。讀者們可參考本文最前頭的完整程式碼自我挑戰看看,提示:cleanUp()。

圖 11:將即時影像塞入文字標籤中

Labe image.py
import cv2
from tkinter import *
from PIL import ImageTk, Image

def update():
    _, pic = camera.read()

    cv2image = cv2.cvtColor(pic, cv2.COLOR_BGR2RGBA)
    image = Image.fromarray(cv2image)
    imagetk = ImageTk.PhotoImage(image = image)
    lblPhoto.imagetk = imagetk

    lblPhoto.configure(image = imagetk)
    lblPhoto.after(1, update) #callback function

window = Tk() #window

frmPhoto = Frame(window, bg = "white").pack() #frame

lblPhoto = Label(frmPhoto) #label
lblPhoto.pack()

camera = cv2.VideoCapture(0)
update()

window.mainloop()

回呼函數 lblPhoto.after()

在上小節的「Labe image.py」中,只要 1ms 就會自動刷新畫面,這個神秘的面紗就是在影像標籤上使用回呼函數達成的:

lblPhoto.after(1, update)

我們使用 Thonny 的除錯模式(debug mode),一步步追踪(trace)程式碼的執行過程,以協助讀者理解這函數到底是如何被「回呼」的。再請您點入這段影片細細品味囉…。

進階思考

有沒有辦法讓系統「自動學習(automatic learning)」白名單的建立方式呢?例如:只要使用者刷臉並出示學生證後就能將其人臉資料自動新增到系統資料庫中。這部份的問題就留給讀者們發展自己的演算法(algorithm)實現(implement)了…。
此外,讀者可以再思考這樣一個問題:
我該用結構化程式設計(structural programming)物件導向程式設計(Object-Oriented Programming,OOP)來思考編程問題?

針對同一問題,以下列有兩種風格的程式碼,提供給讀者們進一步深入研究:


import cv2
import tkinter as tk
from PIL import ImageTk, Image

def video_stream():
_, pic = cam.read()
frame = pic.copy()
cv2image = cv2.cvtColor(frame, cv2.COLOR_BGR2RGBA)
img = Image.fromarray(cv2image)
imgtk = ImageTk.PhotoImage(image=img)
video.imgtk = imgtk
video.configure(image=imgtk)
video.after(1, video_stream)
root = tk.Tk()
videoFrame = tk.Frame(root, bg="white").pack()
video = tk.Label(videoFrame)
video.pack()
cam = cv2.VideoCapture(0)
video_stream()
root.mainloop()

import tkinter import cv2 import PIL.Image, PIL.ImageTk import time class App: def __init__(self, window, window_title, video_source=0): self.window = window self.window.title(window_title) self.video_source = video_source # open video source (by default this will try to open the computer webcam) self.vid = MyVideoCapture(self.video_source) # Create a canvas that can fit the above video source size self.canvas = tkinter.Canvas(window, width = self.vid.width, height = self.vid.height) self.canvas.pack() # Button that lets the user take a snapshot self.btn_snapshot=tkinter.Button(window, text="Snapshot", width=50, command=self.snapshot) self.btn_snapshot.pack(anchor=tkinter.CENTER, expand=True) # After it is called once, the update method will be automatically called every delay milliseconds self.delay = 15 self.update() self.window.mainloop() def snapshot(self): # Get a frame from the video source ret, frame = self.vid.get_frame() if ret: cv2.imwrite("frame-" + time.strftime("%d-%m-%Y-%H-%M-%S") + ".jpg", cv2.cvtColor(frame, cv2.COLOR_RGB2BGR)) def update(self): # Get a frame from the video source ret, frame = self.vid.get_frame() if ret: self.photo = PIL.ImageTk.PhotoImage(image = PIL.Image.fromarray(frame)) self.canvas.create_image(0, 0, image = self.photo, anchor = tkinter.NW) self.window.after(self.delay, self.update) class MyVideoCapture: def __init__(self, video_source=0): # Open the video source self.vid = cv2.VideoCapture(video_source) if not self.vid.isOpened(): raise ValueError("Unable to open video source", video_source) # Get video source width and height self.width = self.vid.get(cv2.CAP_PROP_FRAME_WIDTH) self.height = self.vid.get(cv2.CAP_PROP_FRAME_HEIGHT) def get_frame(self): if self.vid.isOpened(): ret, frame = self.vid.read() if ret: # Return a boolean success flag and the current frame converted to BGR return (ret, cv2.cvtColor(frame, cv2.COLOR_BGR2RGB)) else: return (ret, None) else: return (ret, None) # Release the video source when the object is destroyed def __del__(self): if self.vid.isOpened(): self.vid.release() # Create a window and pass it to the Application object App(tkinter.Tk(), "Tkinter and OpenCV")

最後,我們將本文的完整程式碼抽出骨架 [5] 如下,主程式呼叫 update() 副程式,它再呼叫 recognizeImage()。然後印出全域變數(global variable) name 的內容。請再和完整程式中 recognizeImage() 副程式內的第一行 global name 比較。為什麼不加保留字(reserved word)會錯呢?這部份就留給讀者們細細研究囉。提示:和 Tkinter 的 mainloop() 有關。

Q.py
name = 'Ted Lee'

def update():
    recognizeImage()

def recognizeImage():
    print(name)

update()
