小彼特開天眼:使用VIA Pixetto視覺感測器之形狀偵測功能

小彼特開天眼

使用VIA Pixetto視覺感測器之形狀偵測功能[1]
Line:ted2016.kpvs
Email:Lct4246@gmail.com
FBhttp://gg.gg/TedLeeFB/
Bloghttp://gg.gg/TedLeeBlog/

Mar. 7, 2021
88x31.png[2]

難易度★★★☆☆

主題:音效

聲音效果常能在一般場合上起畫龍點睛之效。就讓我們一起來play music吧!

任務:

小彼特特別加裝了新設備「天眼」來破解酷巴佈下的重重障礙而賺取滿滿的金幣。我們一起來看小彼特如何大顯身手吧!(利用8787的形狀偵測功能來啟動micro:bit內建的瑪莉歐撞金幣的音效「ba ding)。

 材料

品名

數量

單位

備註

VIA Pixetto視覺感測器(含長、短micro USB專用傳輸線各一條)

1



Grove

1



micro:bit主板

1



micro USB傳輸線(100cm

1



KSB034 I/O擴充板(90度排針)

1



圓形物件

1



造形分析(結構)

請參考瑪莉歐撞金幣的場景 ,將8787及micro:bit結合到讀者的情境之中,以便說一個您的設計故事。

功能分析(電路、程式)

如下表所示,將8787 Grove線的黃白Tx、Rx和micro:bit的P1、P2相接,以雙電源共地方式連接8787和micro:bit(做實驗時可將兩者都接到同一部電腦上供電)。註:因為micro:bit的P0腳和音源輸出同線路,習慣上,將它保留給外部的蜂鳴器使用。

8787

micro:bit

P1

P2

+3V3

GND




請參考本書範例5:心情指數的設定,在Pixetto Utility上套用圓形的形狀偵測功能

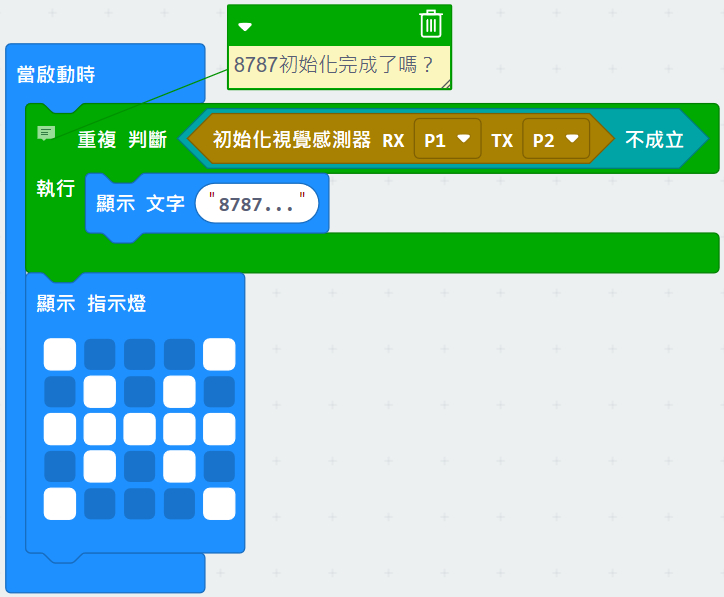

當micro:bit出現8787初始化完成圖形之後,如果8787偵測到圓形物件,則讓micro:bit播出瑪莉歐撞金幣的ba ding特效聲

完整的micro:bit積木程式可由https://reurl.cc/MZ6bVn)下載。

成果展示

本文的展示影片如https://reurl.cc/ravqp1所示。

教學活動設計

  1. 主題曲 根據瑪莉歐主題曲簡譜https://reurl.cc/8y6WE7),修改本範例程式,讓8787偵測到三角形時由micro:bit開始播曲子

實作練習題

修改本範例程式,使得小彼特可以隨時自動計算獲得的金幣數。参考程式碼如下:


参考資料

  1. 本文係參考VIA官網〈Micro:bit 程式設計〉(https://reurl.cc/Dvl20R)改寫而成。
  2. 六種授權條款
